ZWGZN系列內置（傳感器）溫濕度監控器

詳細說明

ZWGZN系列智能溫濕度監控器

一、概述：

本產品具有測量誤差小、控制精度高、顯示清晰明了、大方得體的優點，可廣泛應用于各種需要高精度控溫及控濕場合。采用傳感器內置,不需要外接傳感器,對同一環境溫度、濕度進行實時監控,數碼管顯示設定值和測量值。根據預設控制值，自動或手動強制啟動控制負載為調節環境的溫度和濕度。

二、 技術性能指標：

1、工作電壓：AC220V（可選AC/DC110～220V)50HZ±10%       2、控溫模式：升/降溫型,控濕模式：除濕型

3、工作環境：溫度-10～55℃，濕度≤75%RHW，功耗：≤5W     4、濕度測量范圍：0～99%RH

5、主控輸出：有源/無源，阻性負載，觸點容量AC220V/5A     6、溫度測量范圍：-30～130℃（可選-50～120℃）

7、產品體積：48(寬)mm*70(高)mm*50(深)mm

   三、面板布局、安裝示意、接線示意圖：（注：因產品功能不同，布局及接線圖有所不同，請以實物為準！）

四、操作流程對應“符號”說明：參數意義及出廠值：

1、溫度設置值“SE1”：溫度控制目標值，當測量溫度達到控制目標值時儀表啟控，可作為升溫型控制輸出或降溫型控制輸出（升溫或

降溫型下單時指定），設置范圍為-50-120℃，升溫型出廠設置默認為5℃，降溫型出廠設置默認為35℃。

2、溫度控制模式“CE1”: 可設置溫度啟控模式:設置為0: 儀表為升溫模式:設置為1: 儀表為降溫模式，儀表啟控方式升溫或降溫模

式在下單時指定。

3、濕度設置值“SU1”: 可設置濕度控制目標值，當測量濕度大于控制目標值時儀表啟控，設置范圍為0-100%RH，出廠設置默認為75%RH。

4、濕度控制模式“CU1”：可設置濕度啟控模式: 目前出廠設置默認為除濕型。(如需加濕型啟控模式為特殊定貨，下單時特別說明)。

5、功能鎖“LCK”：可通過密碼進入二級菜單，暫未開放。

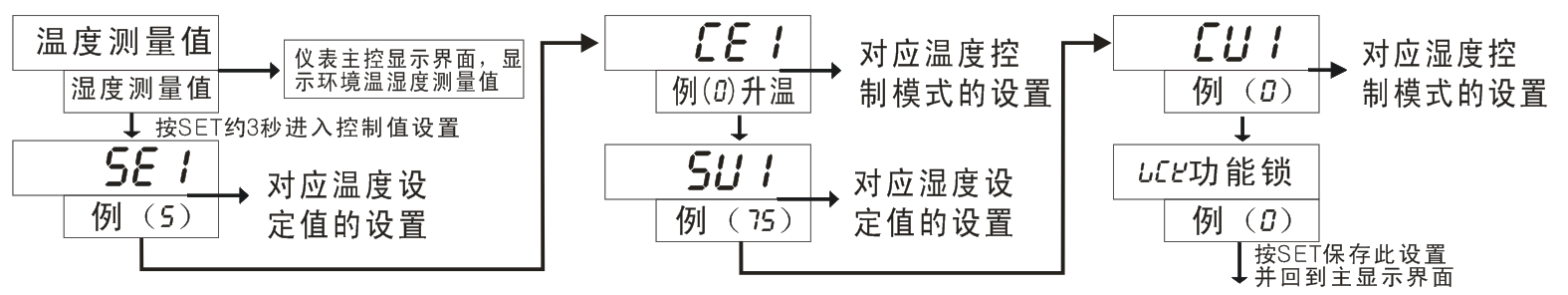

6、操作流程圖說明：

五、功能說明：

1、升溫型：當測量溫度值小于設置溫度時，啟動加熱負載，當測量溫度大于設置溫度加上溫度回差（默認5℃）時，關閉加熱負載。

2、降溫型：當測量溫度值大于設置溫度時，啟動降溫負載，當測量溫度小于設置溫度減去溫度回差（默認5℃）時，關閉降溫負載。

3、除濕型：當測量濕度值大于設置濕度時，啟動除濕負載，當測量濕度小于設置濕度減去濕度回差（默認10%RH）時，關閉除濕負載。

4、超溫報警：當測量溫度值大于報警設置值時，超溫報警輸出，當測量溫度小于報警設置值減去回差（默認5℃），關閉超溫報警。

5、斷線報警說明：當儀表控制加熱器或風機輸出時，負載沒有正常工作時則斷線報警輸出；當傳感器斷線時則傳感器斷線報警輸出。

6、手動強制開啟負載：在某些特定的情況下。當需要負載臨時工作時，按下手動/自動鍵約3秒至手動指示器點亮，進行強制開啟負載：當需要恢復自動監控狀態時再按下手動/自動鍵約3秒至手動指示燈熄滅，監控器進入自動控制狀態。

六、故障說明：1、負載啟控不正常或常啟控，請檢查設定值及升降溫模式。
