ZWF-Q系列高壓帶電顯示器

詳細說明

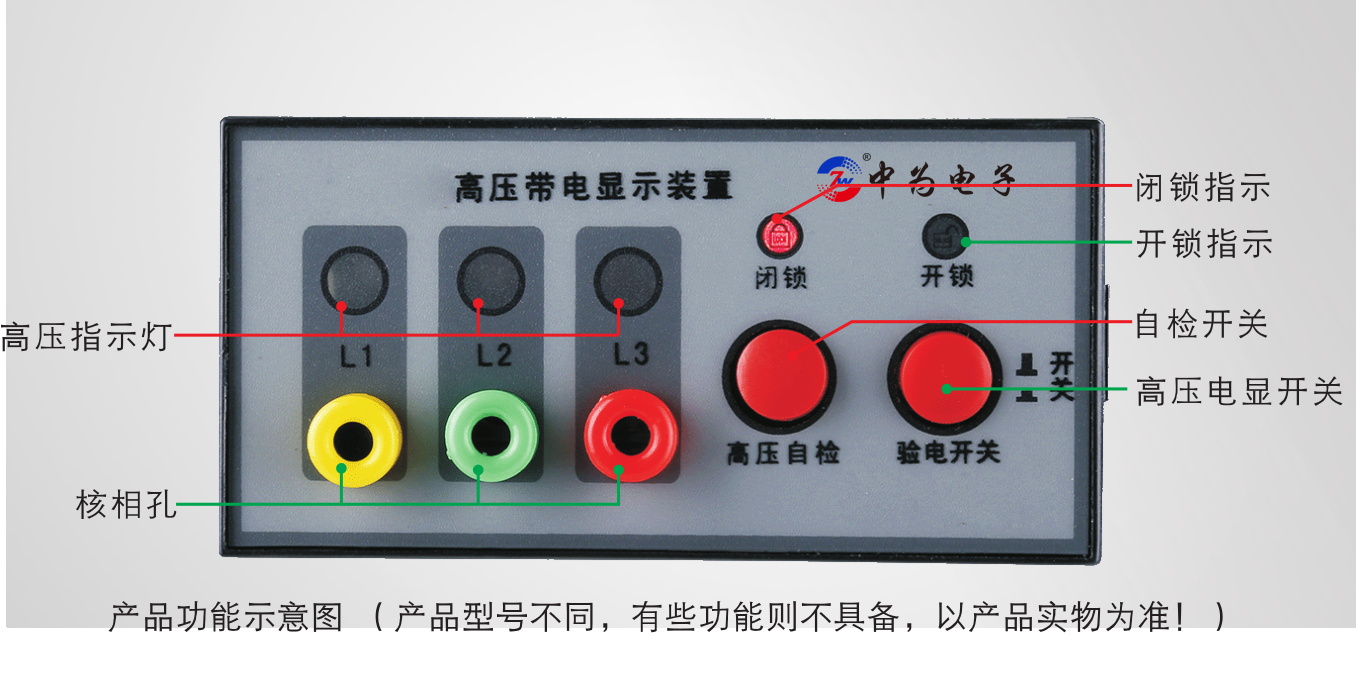

面板布局示意圖

技術性能指標：

            1、工作電壓：AC/DC110～220V 50HZ±10%

            2、閉鎖輸出：無源接點 AC250V 5A

            3、絕緣性能：外殼與端子間大于100MΩ

            4、抗電強度：外殼與端子間大于AC2000V

            5、工作環境：溫度-10～55℃，濕度≤75%RH,功耗：≤5W

            6、強制閉鎖動作壽命：＞10000次

功能說明：

        1、高壓啟輝：當母線實際電壓在額定母線電壓的15%-25%時，三相高壓指示燈從不亮到微微發亮完成啟輝過程。

        2、高壓閉鎖：當母線實際電壓在額定母線電壓的25%-40%時，裝置控制強制閉鎖輸出，閉鎖接點斷開。

        3、驗電開關：

        3.1、高壓側電壓小于額定母線電壓的15%時，打開驗電開關顯示器三相高壓燈應該不亮；

        3.2、高壓側電壓大于等于額定母線電壓40%時，打開驗電開關三相高壓燈必須點亮。

        4、自檢開關：顯示器電源接通后，無論高壓側是否帶電按下自檢開關，顯示器自檢功能啟動，三相高壓燈點亮，閉鎖燈點亮，

        強制閉鎖啟動。

        5、核相功能：核相器輸出二次側電壓（核相線另配）。

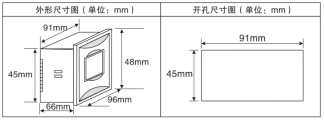

外形尺寸及安裝方式：

        1.外型尺寸：48mm(高)×96mm(寬)×66mm(深)

        2.開孔尺寸：45mm(高)×91mm(寬)

        3.安裝固定方式：產品采用嵌入式安裝，并由殼體本身自帶的卡扣固定；安裝省事便捷。
