ZWDP系列撥盤型溫濕度控制器

ZWDP系列撥盤型溫濕度控制器

詳細說明

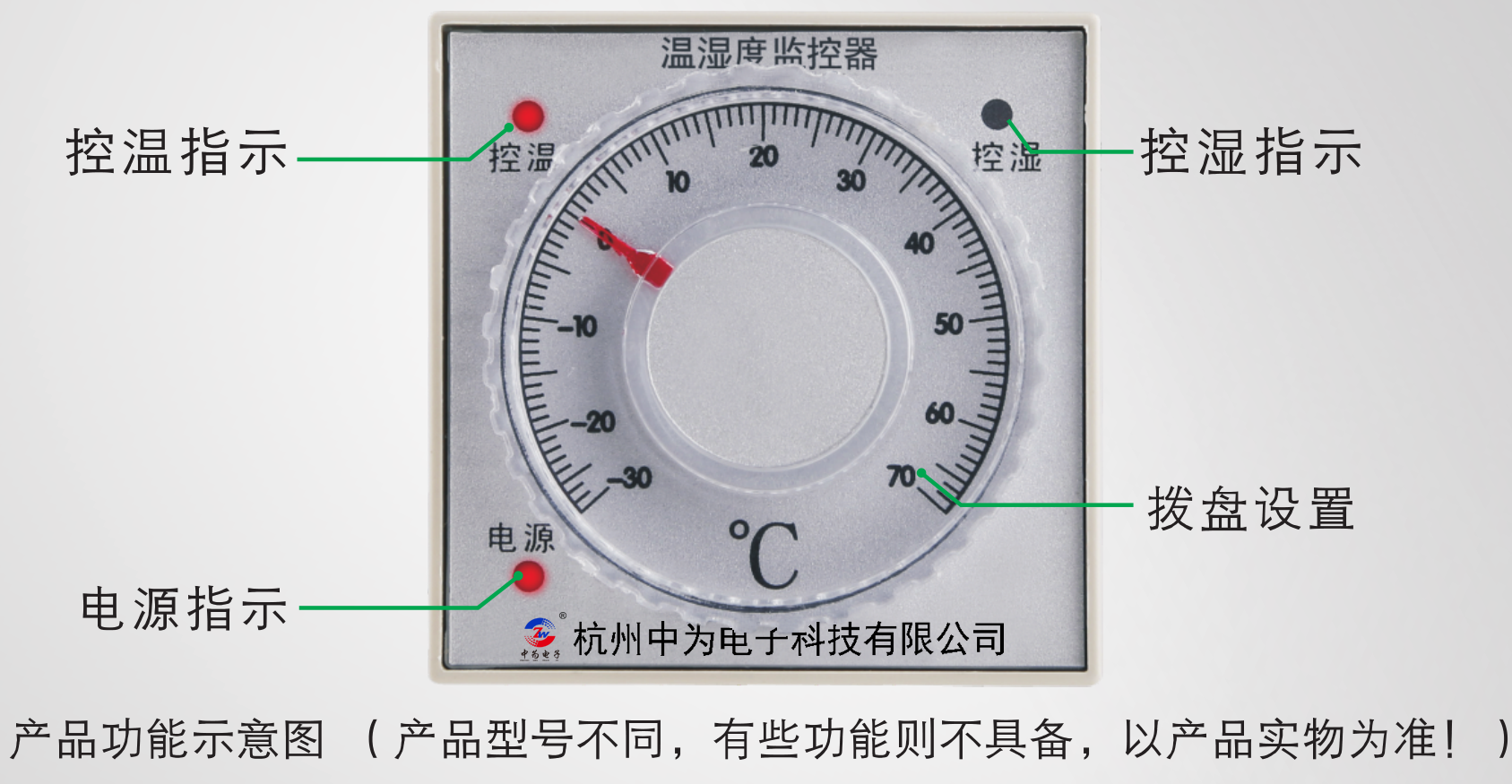

面板布局示意圖

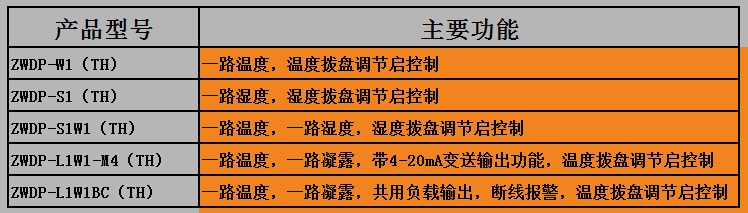

常用型號及功能:

技術性能指標:



1.工作電壓:AC220V(可選AC/DC110~220V)50HZ±10%

2.控溫模式:升/降溫型,控濕模式:除濕型

3.工作環境:溫度-10~55℃,濕度≤75%RH,功耗:≤5W

4.濕度測量范圍:0~99%RH

5.主控輸出:有源/無源,阻性負載,觸點容量AC220V 5A

6.溫度測量范圍:-30~130℃(可選-50-120℃)


功能說明:

1.升溫型:當測量溫度值小于設置溫度時,啟動加熱負載,當測量溫度大于

設置溫度加上溫度回差(默認5℃)時,關閉加熱負載。

2.降溫型:當測量溫度值大于設置溫度時,啟動降溫負載,當測量溫度小于

設置溫度減去溫度回差(默認5℃)時,關閉降溫負載。

3.除濕型:當測量濕度值大于設置濕度時,啟動除濕負載,當測量濕度小于

設置濕度減去濕度回差(默認10%RH)時,關閉除濕負載。

4.除凝露型:當測量濕度值大于88%RH時,啟動除凝露負載,當測量濕度小

于75%RH時,關閉除凝露負載。

5.斷線報警說明:當儀表控制加熱器或風機輸出時,負載沒有正常工作時則

斷線報警輸出;

6.手動強制開啟負載:在某些特定的情況下,當需要負載臨時工作時,按下

手動/自動鍵手動指示器燈點亮,進行強制開啟負載:當需要恢復自動監控狀

態時再按下手動/自動鍵手動指示燈熄滅,監控器進入自動控制狀態。

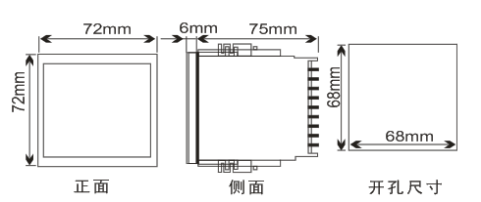

外形尺寸及安裝方式:



        1、外型尺寸:72mm(寬)×72mm(高)×80mm(深)

        2、開孔尺寸:68mm(寬)×68mm(高)

        3、安裝方式:面板開孔安裝

      4、示意圖:
