ZW-3000系列無線測溫裝置

詳細說明

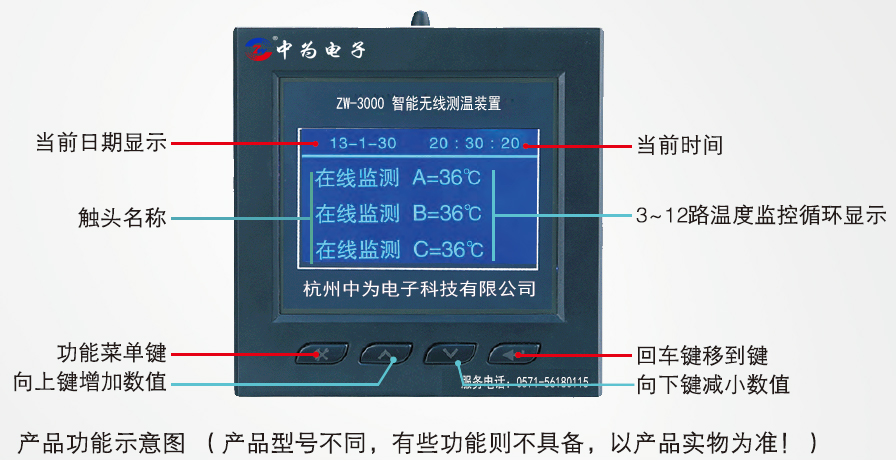

面板布局示意圖

技術性能指標：

1. 1、工作電源：AC/DC 110V～220V±10%   50Hz

2. 2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m

3. 3、抗電強度：外殼與端子間大于AC2000V。

4. 4、絕緣性能：外殼與端子間大于100MΩ。

5. 5、報警輸出：無源，阻性負載，觸點容量AC220V 5A

6. 6、在線測溫點數：3點、6點、9點、12點(下單指定)

7. 7、傳感器安裝方式：平板式、表帶式、平板感應取電、環型感應取電(下單指定)

8. 8、采集點和接收器距離：≤15米

9. 9、Rs485通訊功能：上傳在線溫度參數；遵守MODBUS-RTU協議

10. 10、報警數據記錄功能：對超溫報警進行記錄，格式為年月日幾時幾分

11. 11、無線溫度傳感器電池使用壽命：5～8年（默認每5分鐘測試發送一次數據，溫度變化超過1℃即時5秒發送一次）

12. 12、感應取電傳感器：使用壽命大于10年 20A電流啟動

功能說明：

1. 1、各個測溫點時時監測溫度，上傳主機顯示。

2. 2、當測量溫度大于預警溫度設置值時（默認60℃），預警繼電器輸出，

3. 3、當測量溫度大于報警溫度設置值時（默認90℃），預警繼電器輸出，

4. 4、通訊功能：RS485接口，MODBUS通訊協議上傳測溫數據（不提供上位機軟件）

5.     4-1、采用RS-485數字接口（差分、半雙工）

6.     4-2、電氣隔離：數字接口/儀表，數字接口/信號（1500V/50Hz/1min）

7.     4-3、通訊參數可編程：

8.         波特率：1200、2400、4800、9600（顯示對應12、24、48、96）；

9.         儀表地址： 0-99地址碼；

10.         數據格式：1個起始位，8個數據位，1個停止位。

11.     4-4、通訊地址對應表按選配功能電子版?zhèn)鬏敚斠婋娮影嫦赂郊?。

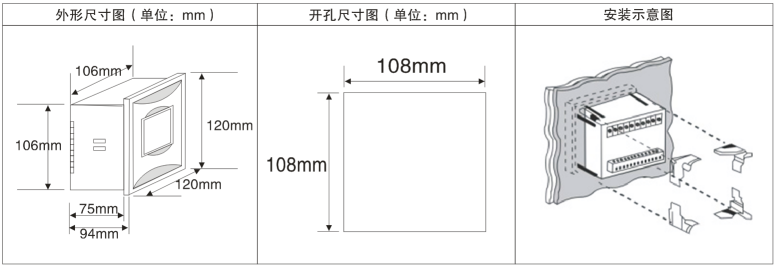

外形尺寸及安裝方式：

1. 1、外型尺寸：120mm(寬)×120mm(高)×94mm(深)

2. 2、開孔尺寸：108mm(寬)×108mm(高)

3. 3、安裝固定方式：產品采用嵌入式安裝，并由安裝卡扣鎖緊固定。

4. 4、安裝示意圖：
