ZW-H04饋線柜微機弧光保護裝置

詳細說明

概述

廠用/配電中壓開關柜為全廠輔機/供電系統的供電樞紐。在開關柜內部故障（如單相弧光接地或弧光短路形成之前）是否能迅速地切除故障，對全廠/配電系統的安全運行至關重要。

任何故障的延時切除及產生大范圍的影響，都是我們極為不愿意看到的狀況。因為開關柜內的各種故障，其短路電流所產生的電弧及其大量的高溫，使柜內氣體急劇膨脹，可在極短的時間內達到頂峰，嚴重危及人身和設備安全。

電弧光產生的原因

引起開關柜弧光短路故障的原因很多，主要有：絕緣故障、載流回路不良、外來物體的進入、人為操作錯誤、系統改變或故障等。

電弧光的能量

開關柜發生內部弧光故障產生的短路功率可高達8～60 MW，所產生的能量與電弧的燃燒時間、短路電流的平方值、柜體幾何尺寸以及所使用的材料等因素有關，其中最主要的因素是短路故障電流及電弧燃燒的時間，電弧能量與有關電弧燃燒的時間的關系如圖所示。從圖中可以看出，電弧燃燒持續時間超過100 ms ，所釋放的能量開始急劇增加，接著各種故障效應對開關設備的電纜、銅排以及鋼材造成嚴重損壞.

以下為國外的資料介紹的各種燃弧時間下對設備造成的損壞程度：

   ① 35 ms 沒有顯著的損壞，一般可以在檢驗絕緣電阻后投入使用；

② 100ms 損壞較小，在開關柜再次投入運行之前需要進行清潔或可能的某些小的修理；

③ 500ms 設備損壞很嚴重，在現場的人員也受到嚴重的傷害，必須更換部分設備才可以再投入運行。

電弧光對人員的傷害：

電弧光發生時產生的高溫，灼燒人員皮膚；強光刺傷眼睛；強電侵害肌肉、神經；爆破壓力造成人員的墜落及碎片飛射；爆破音造成人員的耳膜、內臟震動損傷；毒氣傷害人員呼吸系統。

電弧光對設備的傷害：

電弧光發生時產生的大量氣體，其壓力波可造成盤體變形、破碎；電弧可使銅排氣化的體積膨脹，空氣因高溫而膨脹；爆破音造成盤內強烈震動，使固定元件松脫。高溫可造成電纜在100ms內燃燒、及所有絕緣材料的燃燒，造成銅排、鋁在150ms內燃燒熔毀氣化，并產生大量的濃黑有毒的煙氣，這些含有大量碳黑煙氣將迅速擴散至整段母線和開關柜，造成所有一次和二次設備表面的嚴重污染，使得絕緣電阻為零。

由于開關柜為剛性連接，結構緊湊，空間有限，使得任何方式的清理工作，都將是耗時，費力的。更不用說受損設備的更換了。最為重要的是整段母線的停役，給全廠帶來的經濟損失將是無法估量的。同時要想使設備的絕緣完全恢復到原來的水平幾乎是不可能的。

KREAP電弧光保護系統使用電弧光探頭監測電弧光信號，配合過流判斷故障，其整組動作時間小于20ms，加上斷路器35-60ms的跳閘時間，能有效保護開關設備，是目前動作最快的電弧光保護系統，是中壓開關柜內部故障保護的最佳解決方案。

微機電弧光保護單元的特點

? 整組動作跳閘出口快

? 采用過流和弧光做判據，動作可靠

? 持續全面的自檢功能

? 可按各類不同接線靈活編程

? 安裝簡便靈活

技術指標和使用環境

? 保護單元電源電壓：AC/DC 85～265V

? 保護單元功耗：≤5W

? 輸出觸點容量：繼電器：AC250V  5A

? 開關量輸入：AC/DC 220V

? 電流采樣精度：±2.5%。范圍：0.1In～20In，瞬間20倍過流值（1A、5A可選）

? RS485通訊：波特率  9600bps  19200bps  57600bps  115200bps可選

隔離電壓：2500VDC

? 工作環境溫度：-10℃～+50℃  運輸極限環境溫度：-40℃～+70℃

貯存極限環境溫度：-25℃～+55℃

? 大氣壓強：86～106KPa

? 海拔高度：小于2000m，特殊情況下可達到4000m

? 弧光單判據反應時間： ≤10ms，弧光電流雙判據反應時間： ≤20ms

? 適用范圍：3kV～35kV

? 環境濕度：5%～95%（裝置內部不結露、結冰）

? 污穢等級: 蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體

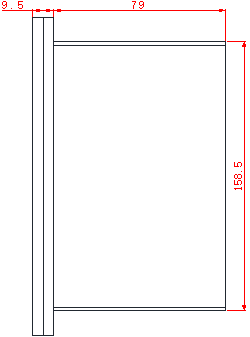

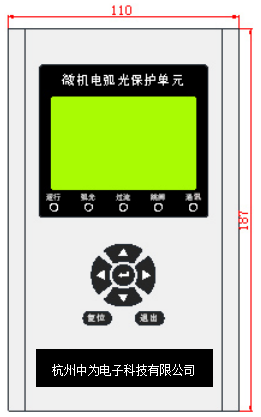

       ［保護單元面板］                ［保護單元側視圖］

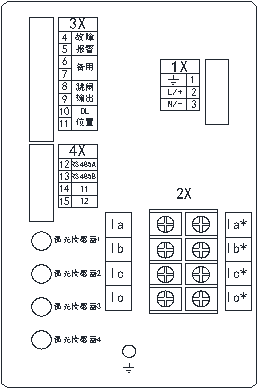

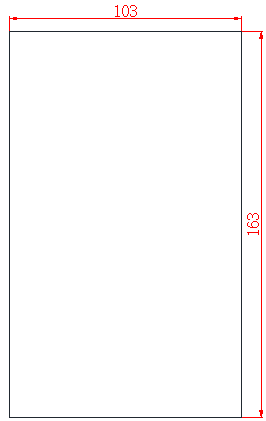

      ［保護單元開孔圖］                     ［背面端子圖］
