變壓器中性點保護講解

變壓器中性點的保護接地方式有很多種，比如直接接地，還比如間隙接地。這些都反映的是接地故障。

我們舉例子來說明，如如在電力系統中，要是出現了接地故障的話，中性點接地的變壓器是應該安裝零序電流保護裝置的。該裝置往往可以由兩段構成的，每一段都帶有兩個時限。短的時限主要主要是動作于斷開母聯或分段斷路器，可以實現將故障影響范圍減小的目的。長時限與前者不同，因為它主要動作于斷開變壓器的各側斷路器。

除此之外，在系統出現接地故障的時候還有另一種情況，即中性點接地的變壓器跳開后，就會致使電網零序電壓升高，或者是諧振過電壓等會危及中性點不接地的變壓器中性點絕緣。所以，那些變壓器未進行中性點接地的應該考慮安裝零序電壓保護裝置，或者是安裝間隙零序電流保護裝置。

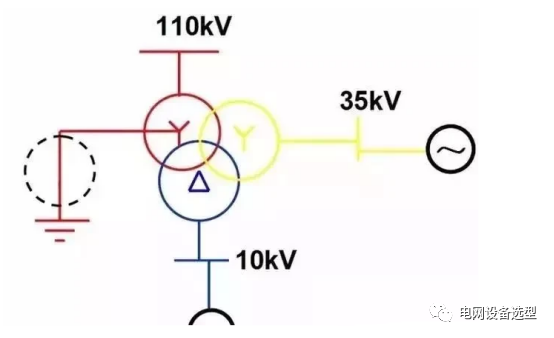

我們的日常用電都離不開變壓器，而大型變壓器是電力系統輸配電中最為重要與核心的設備之一。因為大型變壓器的成本不低，因此，在不低于110千伏的中性點直接接地的電網中，大部分是采用的是分級絕緣的變壓器。

什么是分級絕緣變壓器呢？即中性點部分的主絕緣，且絕緣性能與線圈端部相比的話，水平要低一些。因此該類變壓器在工作運行中一定要把握好以下問題：

1、務必在該類變壓器中性點上加裝避雷器以及防止過電壓間隙。

2、若可以的話，此類變壓器務必要中性點接地運行。

3、若中性點不接地運行，它的過電壓保護務必要可靠投入。

一、變壓器中性點過電壓的形式

接下來我們說下變壓器中性點過電壓的幾種形式，你們知道有幾種嗎？答案是3種，即大氣過電壓、單相接地故障引起的過電壓、斷路器非全相分合閘引起的過電壓。

二、變壓器中性點間隙保護的方式

變壓器中性點間隙保護通常有三種方式，分別是間隙、避雷器及避雷器聯合放電間隙。期中避雷器聯合放電間隙是最為常用的方式，它的優勢也很明顯，比如可以與變壓器中性點實現互為保護的功能。

三、變壓器中性點間隙過流保護

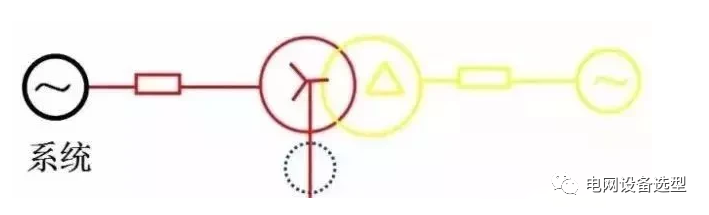

如下圖所示，為了避免由于過電壓從而將變壓器中性點絕緣性能損壞，所以，對于主變壓器中性點當下最常采用的是裝設放電間隙的方法。此外，還在放電間隙回路裝設獨立的電流互感器，如此一來就組成了一個變壓器中性點放電間隙零序過電流保護。

那有的小伙伴就會發出疑問了，對于放點間隙的方法我們應該具體在什么時候投入使用，并且又應該在什么時候推出呢？

由于該保護不可以和中性點都處于運行的狀態下，因此，我們應該在中性點接地刀閘合上前退出，在中性點接地刀閘拉開后投入。值得注意的是，若不這樣做的話，將會致使間隙過流保護誤動。

四、變壓器中性點間隙過流保護的三種接線方式：

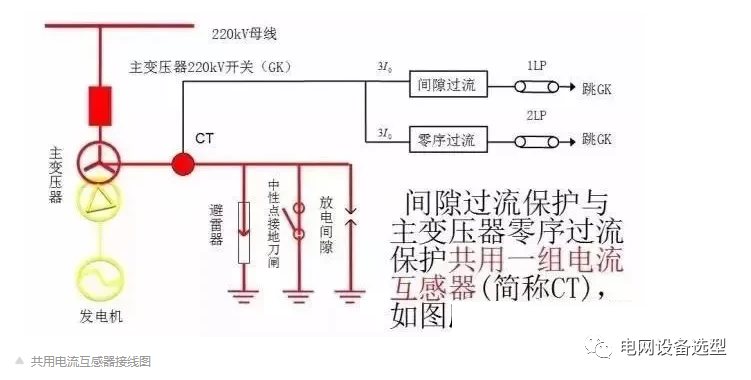

（1）共用電流互感器接線圖

兩個電流繼電器動作值是不一樣的，并且它們的接地電流性質也是不一樣的。零序過流主要是工頻量。間隙過流具有間隙、分段發展的性質，間歇時間和電流幅值也全部都是不定且具有隨機性的，還含有不少的諧波分量。

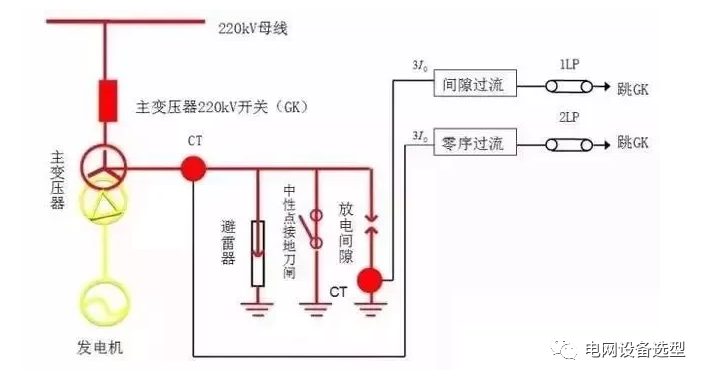

（2）電流互感器相互獨立接線圖

這種接線方式是這三種中最為合理的，但是也有弊端，如費用比較高。我么把交流回路分開的話，那么兩套保護的電流互感器就會互為獨立且分別接在了各自正確的地方。

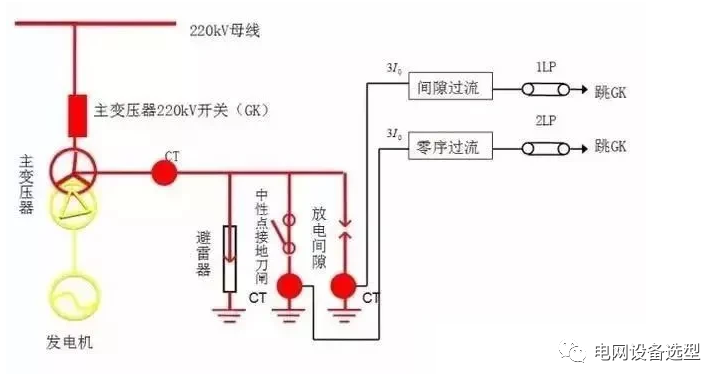

（3）綜合接線示意圖

通常情況下，當一臺變壓器生產完畢且在出廠前都會裝設有中性點CT，那么我們?yōu)榱诉_到降低錢財消耗的目的，零序過流就采用的是這個自帶的中性點CT，而間隙過流則采用的是單獨CT的綜合接線。

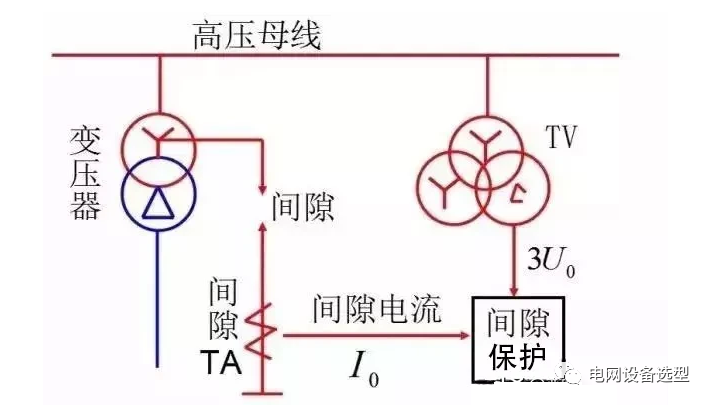

五、變壓器零序電壓保護

中性點放電間隙不是一種比較精細的設備，由于它的放電電壓是受到很多外在因素影響的，比如氣象條件、調整精度以等，這些都可能是該動作不能動作。所以，我們還應該裝設零序電壓保護，以此作為放電間隙拒動時的一個后備保護。
