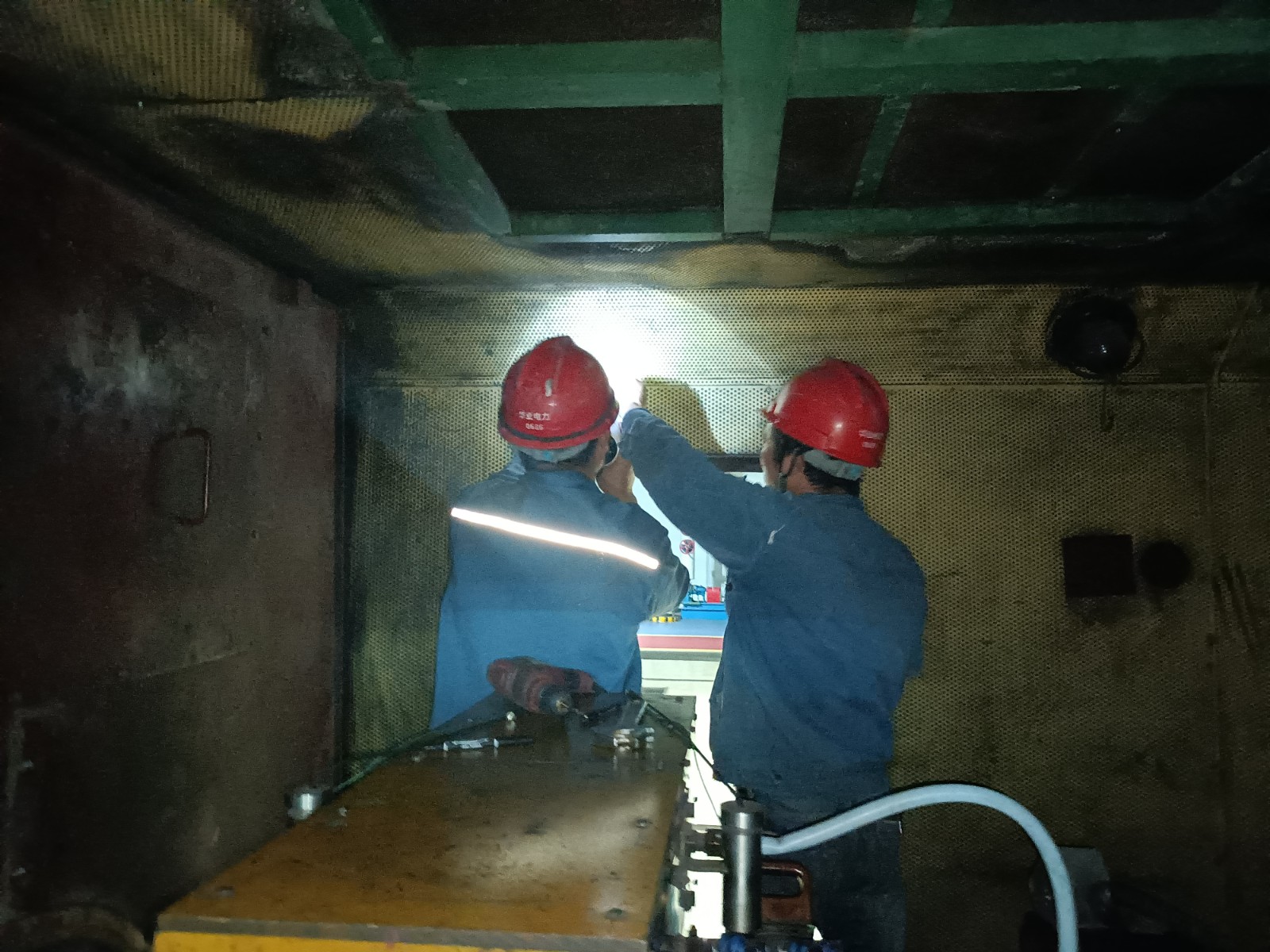

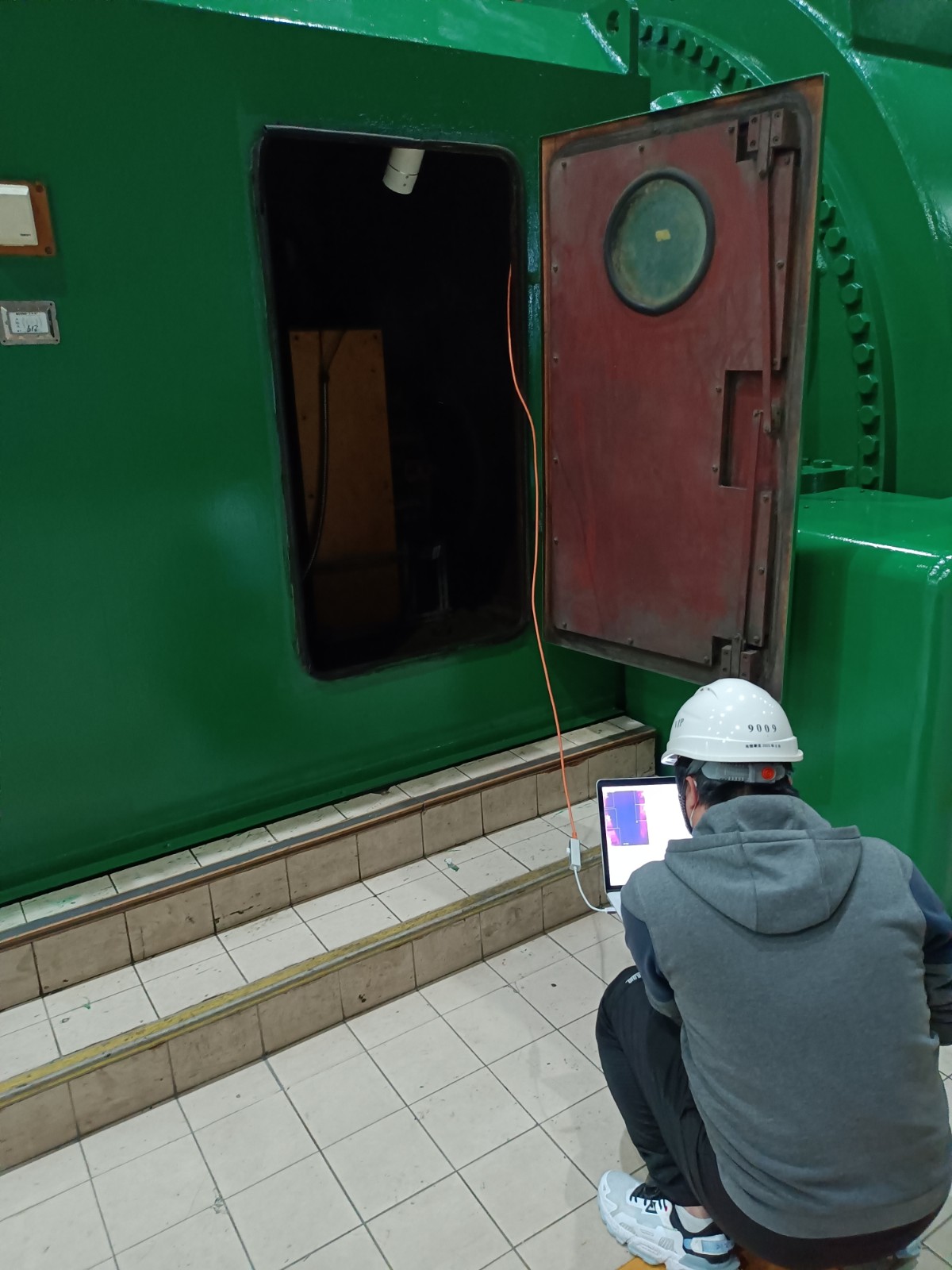

浙江浙能溫州發電有限公司5、6號機組加裝發電機碳刷紅外熱成像智慧分析系統

詳細說明

    發電機碳刷在線監測系統是為配合電廠實現提高工作成效而增設的輔助監控系統。

    當發生碳刷電流分布不均勻甚至發生環火時，部分碳刷溫度會高于正常運行時的溫度。

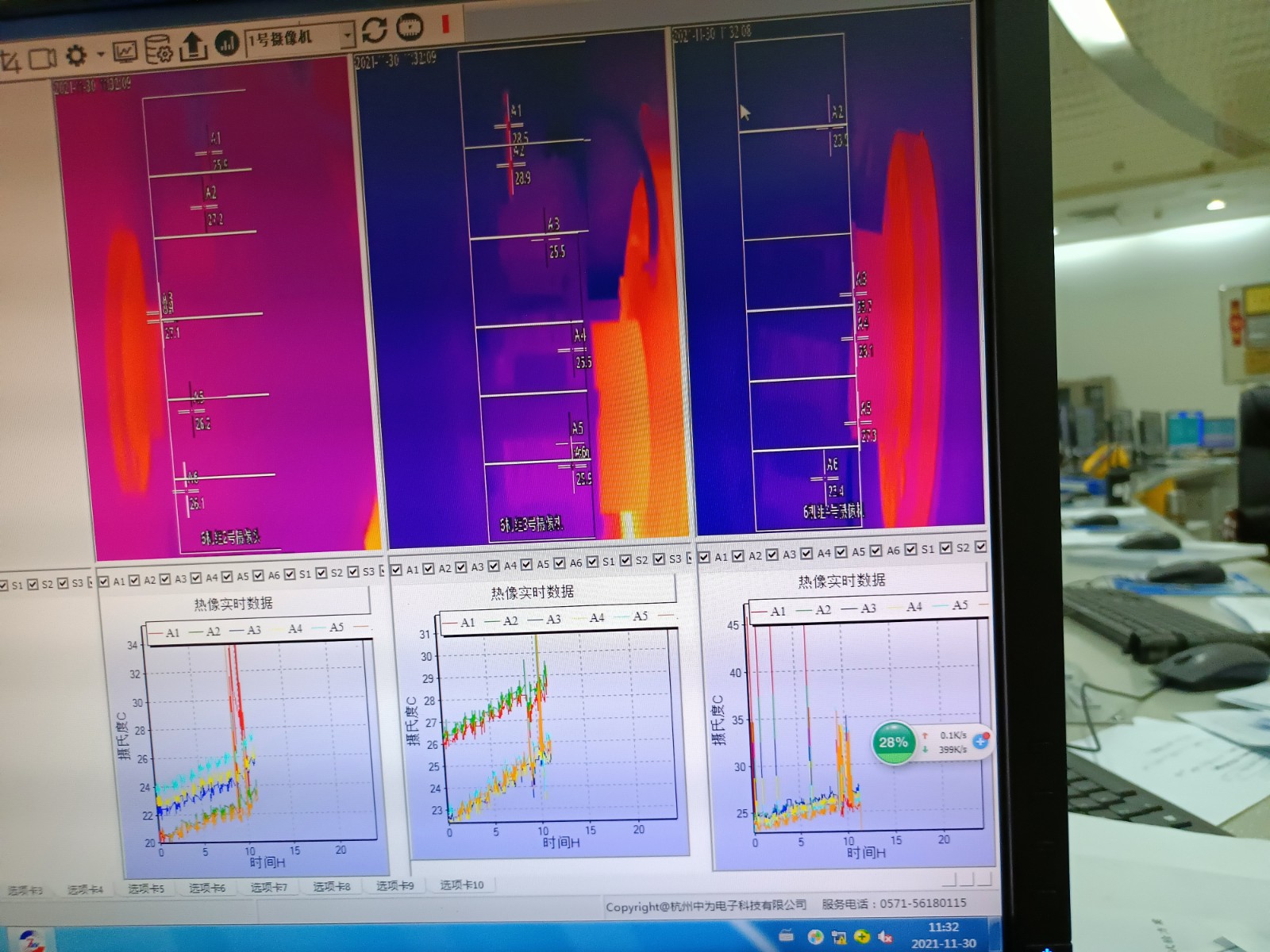

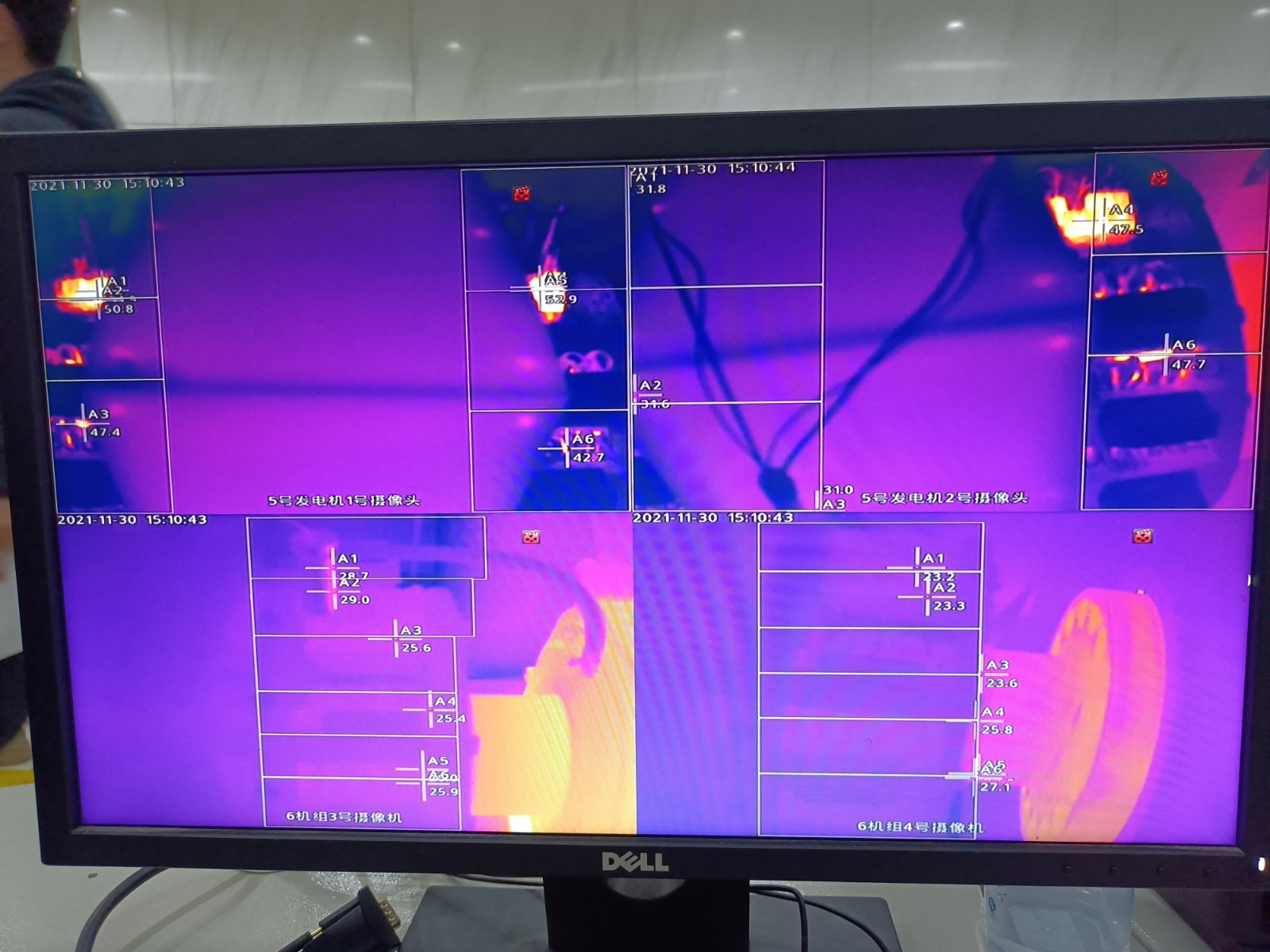

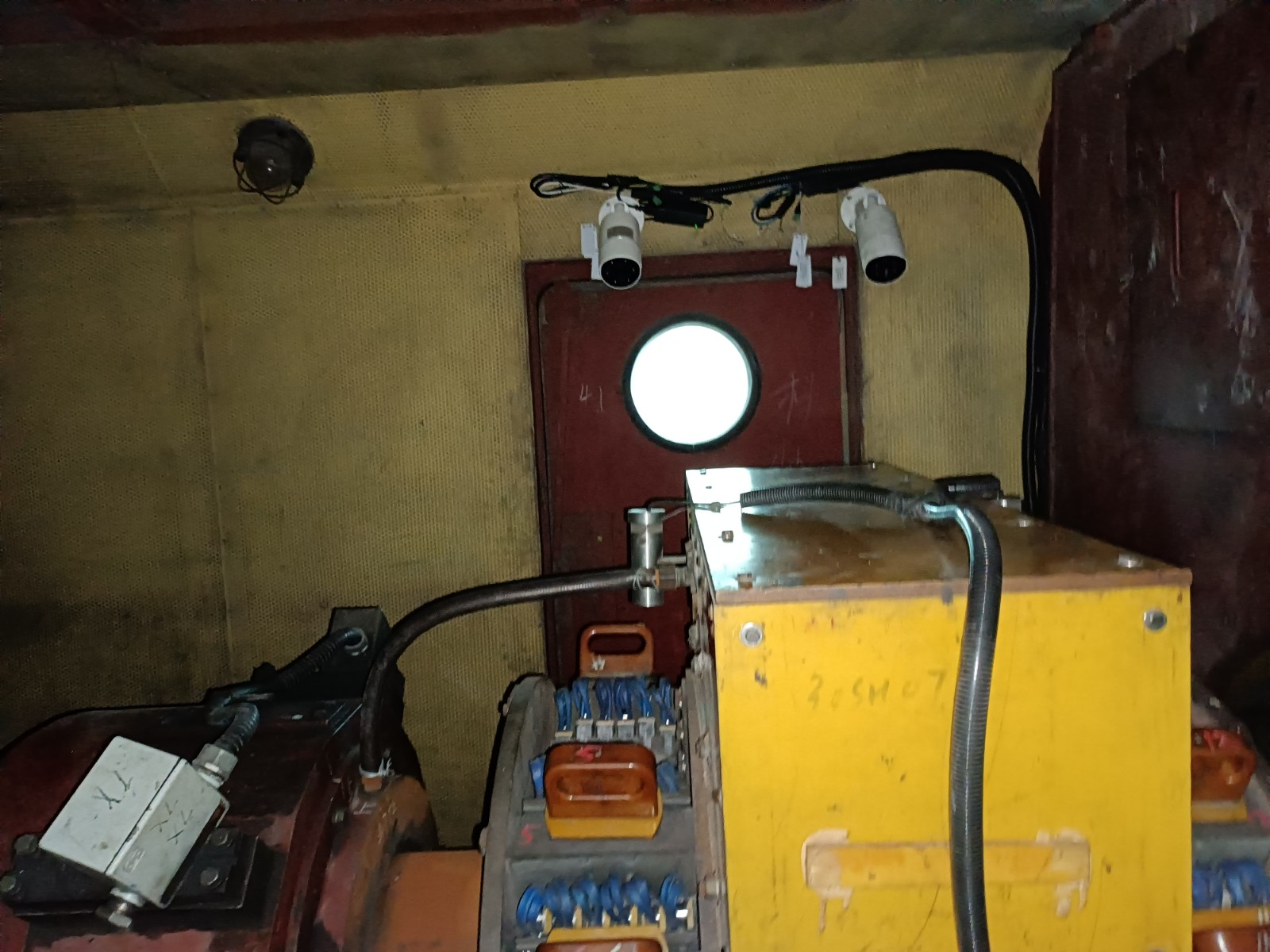

    故障監測系統通過合理布置測溫儀器，將所有碳刷都納入監測區域，實時監測碳刷溫度。通過對各個區間內的碳刷溫度進行分析，結合最高溫度、溫度差異、溫升速率等特征，通過以下判據對集電環和碳刷的運行情況進行判別：

（1） 超溫告警：通過對發電機運行全過程的集電環和碳刷溫度特征進行記錄，根據溫度歷史數據進行分析，確定電機正常運行時集電環碳刷的運行溫度區間，合理的設置超溫告警閾值。當檢測到集電環碳刷溫度高于超溫告警閾值時，發出超溫告警信號。

（2） 溫差異常告警：對碳刷劃分區域進行測溫，并獨立計算各個區間的最高溫等信息，當某個區域的最高溫度信息明顯高于其他區域時，判斷碳刷處于異常工作狀態，發出溫差異常告警信號。

（3） 溫升異常告警：對溫度歷史數據進行分析，確定發電機正常運行時集電環碳刷的安全溫升速率和溫升時長。當檢測到碳刷溫升速率明顯高于安全閾值，或結合溫升速率和溫升時長的綜合溫升情況明顯高于正常情況時，發出溫升異常告警信號。
